在由上海有色网信息科技股份有限公司、山东爱思信息科技有限公司、江苏省电机工程学会电力市场专业委员会、国网（苏州）城市能源研究院有限责任公司联合主办的NETZEROCHINA2025SMM（第四届）光伏产业大会-光伏行业破解内卷高质量发展论坛上，中建材浚鑫科技有限公司 副总经理 郭万武围绕“异质结技术产业化进展及破局关键”的话题展开分享。

异质结技术发展趋势

HJT规模落后，但技术逻辑依然坚实

异质结产业规模虽未达预期，但HJT仍然为优质技术。

HJT-低成本金属化工艺平台

HJT是金属化成本最优的平台技术，每年银耗降幅在60%以上。且HJT金属化成本已全面优于TOPCon。

浚鑫异质技术进展

TOP1： HJT效率趋势

预期效率基本都达成，未来提效方向明确。

2023-2024年：HJT 1.0 Turkey方案，完成调试，效率等符合预期。

2025年：HJT 2.0 工艺协同优化，金属化优化；

2026年：HJT 3.0 背抛，窄掩膜，金属化优化。

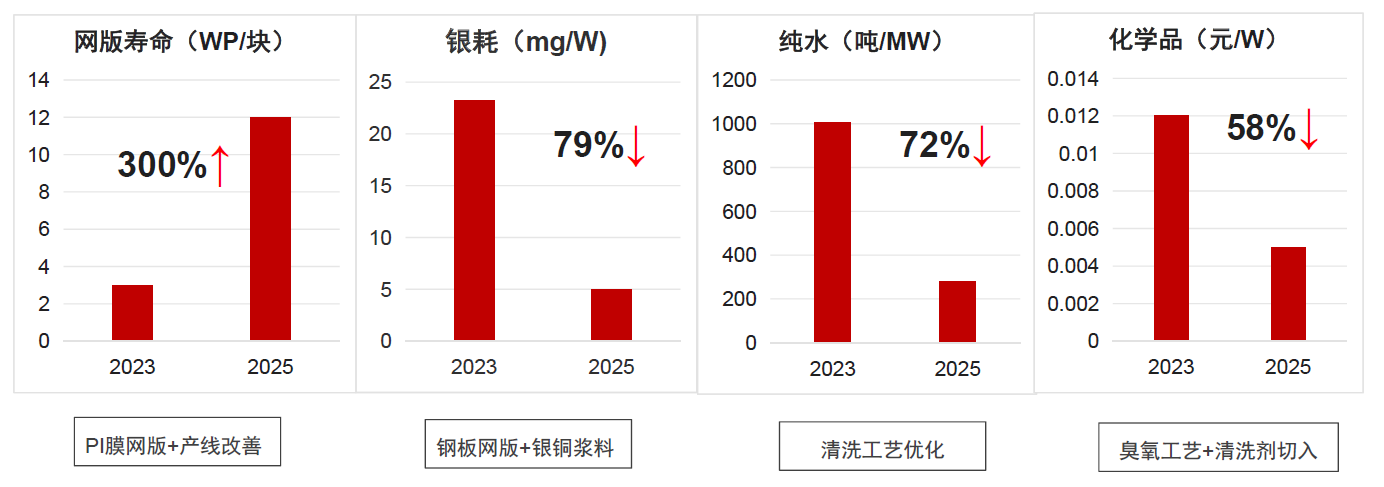

TOP2：成本下降

TOP3：结构、工艺优化

微晶硅层晶态比由30%提升至平均50%，并实现晶态比梯度调控，电池效率提升0.1%。

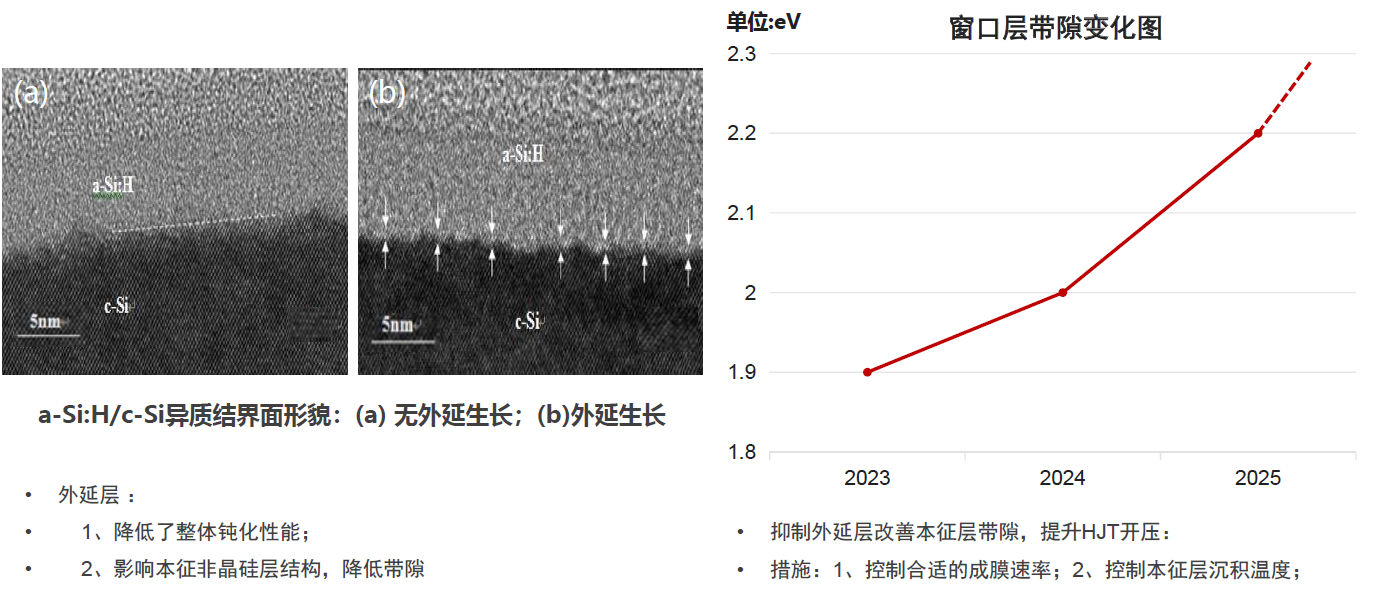

TOP4：HJT界面修饰

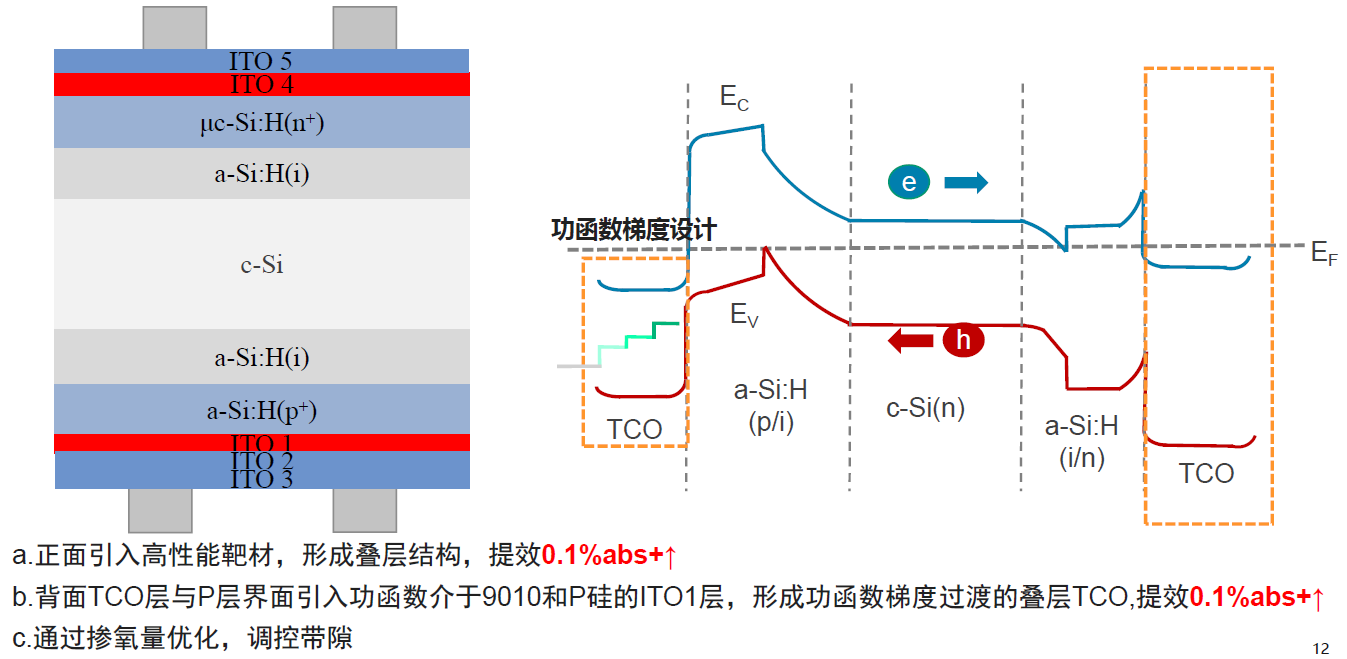

TOP5：TCO结构优化

TOP6：HJT金属化趋势

低温银铜浆料组成：微米级银包铜粉+纳米银粉，微米级银包铜粉发展趋势

随着银铜浆料的银含不断降低，银铜粉的银层包覆厚度也不断下降，但是通过粉体包覆技术的进步，低至15%银含的浆料包覆性检测可以和50%银铜浆料相同。

TOP7：HJT浆料网版趋势

网布向着窄线径方向发展，栅线设计宽度也大幅度下降，目前细栅网版全开口网版已实现量产，线形高度一致性得到很大幅度提升。

异质结技术可靠性提升

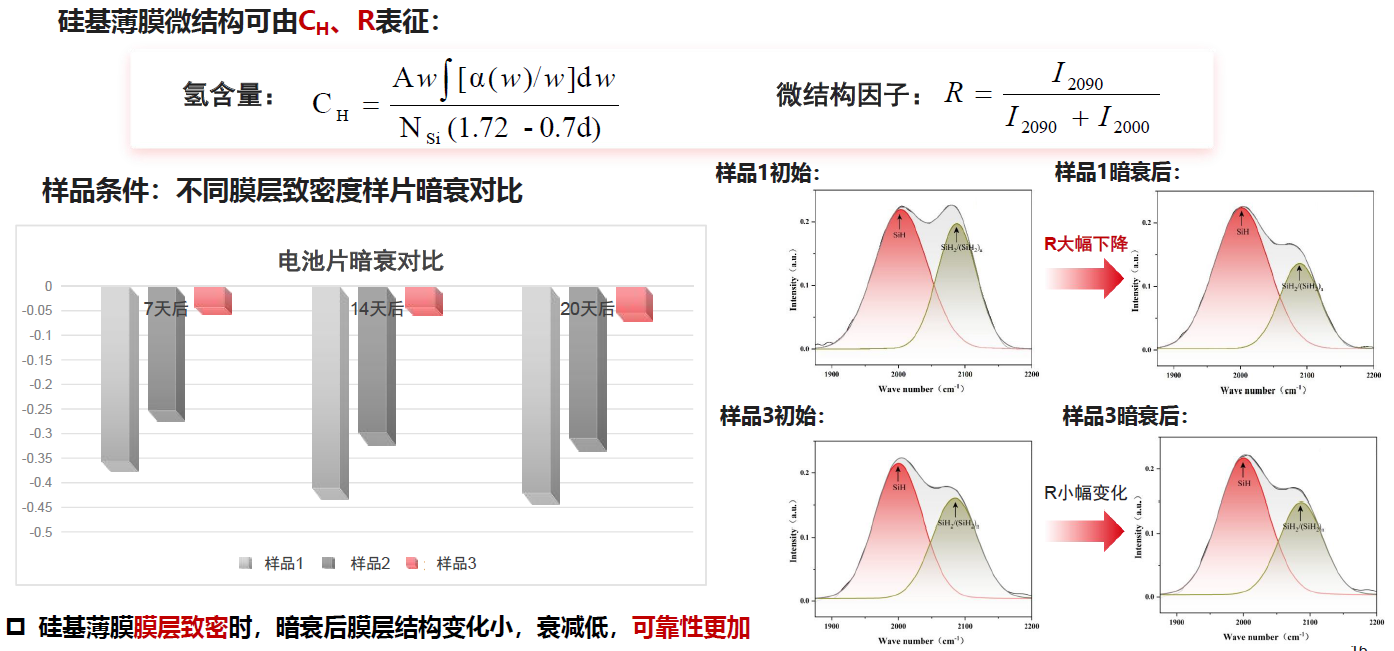

TOP2：暗衰 Vs . 微结构

TOP3：暗衰 Vs . 光注入

样品条件：仅镀膜→光注入→暗衰1个月

光注入提效后，C_H增加，但结构变疏松；

暗衰后SiH₂明显减少，C_H下降，结构变致密。

光注入增益大的电池片，暗衰一个月效率衰减更大。

TOP4：热衰 Vs . 光注入

样品条件：光注入→热衰→光注入；

热衰条件：200℃热风烘烤，2h

经实验得知，光注入提高C_H，结构变疏松，热衰后C_H降低，结构恢复致密。

光注入增益大的电池片，热衰衰减也更高。

TOP5：微结构 vs.U V

光注入提效使得CH增加，但结构变疏松；

UV照射后SiH2含量减少，整体CH下降，结构变致密；

形成致密的膜层是高效电池的基础，光注入技术提效后难以稳定。

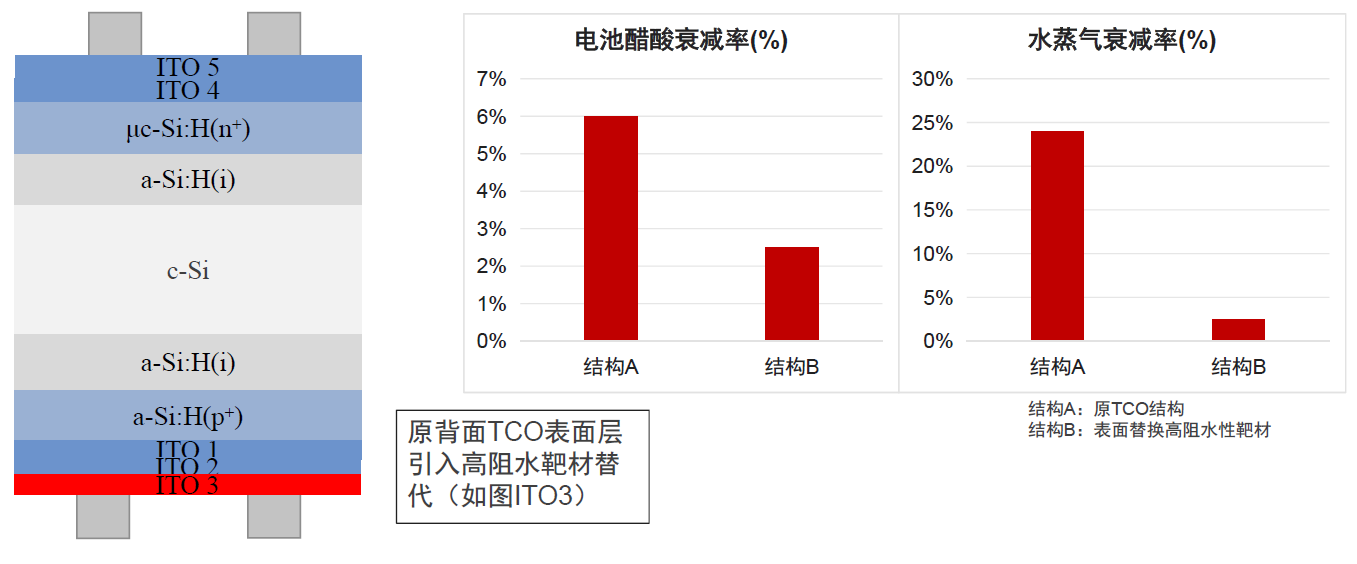

TOP6：TCO膜层 Vs.醋酸/水蒸气衰减

TCO占HJT电池表面绝大部分，TCO膜层本身耐醋酸及耐水汽能力提升，能极大提升HJT电池耐湿热耐酸的可靠性

TCO耐醋酸及耐水汽能力改善：1、优化TCO膜层结构；2、严控靶材品质，优选靶材材质

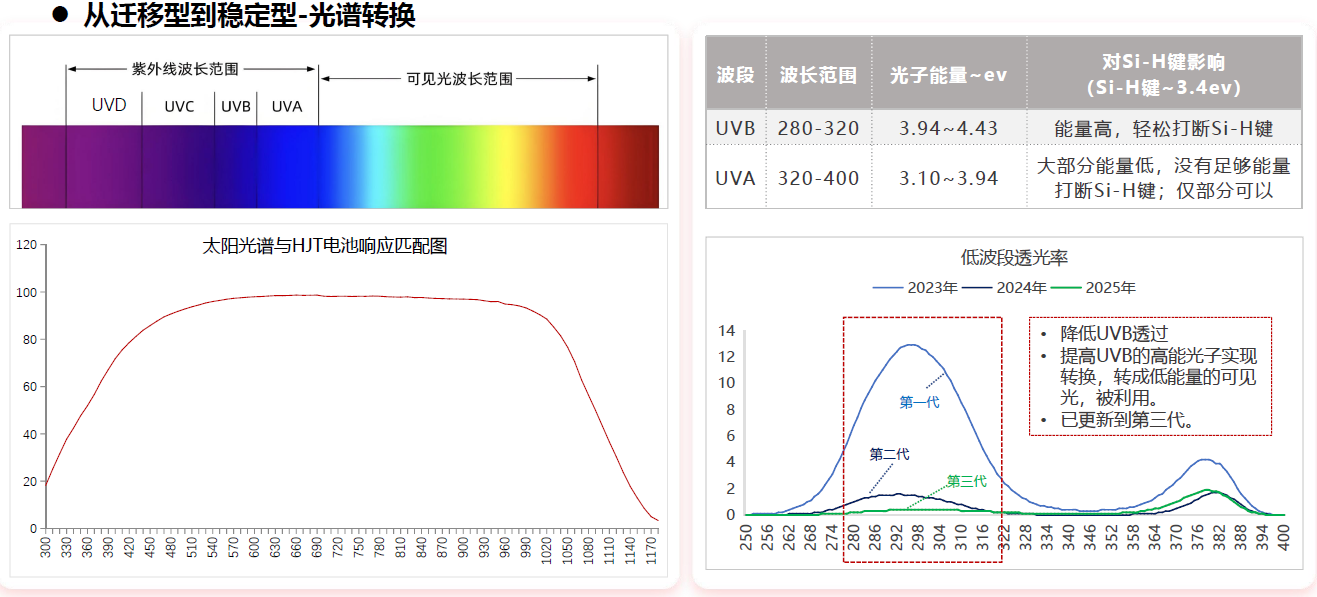

TOP7：HJT封装-超低衰减封装

可靠性提升，不仅通过对本征非晶硅（a-Si:H）钝化层的优化，且通过光转技术抗迁移设计要求，实现了对高能紫外光子（尤其UVB波段）的高效捕获与光谱转换，从而在源头上降低紫外诱导衰减（UVID），并增强对低波段光谱的利用率。

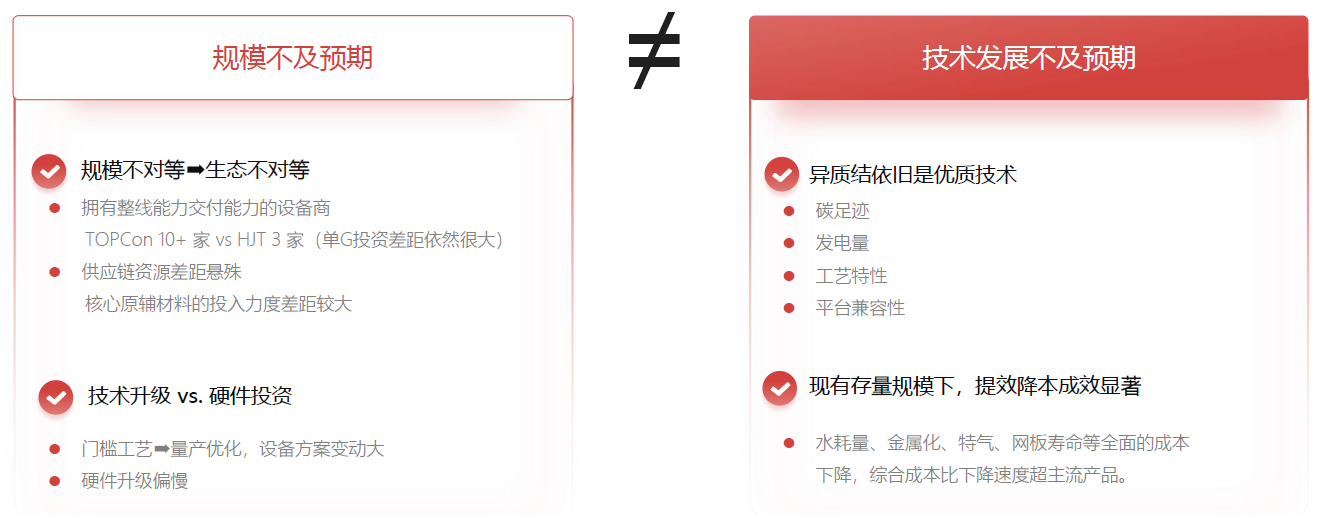

总结

1、“规模不及预期”≠”技术发展不及预期”，降本全面落实；

2、低银/无银趋势已然明晰，HJT金属化成本优势最优；

3、存量规模的提效降本方向依然丰富；

4、技术理解深化，可靠性稳步提升。

》点击查看NETZEROCHINA2025SMM（第四届）光伏产业大会专题内容
